La maquinaria CNC permite fabricar piezas industriales con precisión y repetir las operaciones de mecanizado siguiendo las especificaciones de un plano. Sin embargo, no todas las máquinas trabajan de la misma manera ni ofrecen las mismas posibilidades. La geometría, las dimensiones, las tolerancias y las operaciones necesarias determinan qué equipo resulta más adecuado para cada componente.

En este nuevo artículo veremos qué tipos de maquinaria CNC se utilizan en el mecanizado industrial, qué diferencias existen entre tornos, fresadoras y centros de mecanizado y cómo se selecciona la tecnología adecuada según las características de cada pieza y las necesidades de producción.

¿Qué es la maquinaria CNC y qué función tiene en el mecanizado industrial?

La maquinaria CNC utiliza un sistema de control numérico por computadora para ejecutar movimientos y operaciones de mecanizado a partir de un programa. Este define las trayectorias de las herramientas, las velocidades y otros parámetros necesarios para transformar una pieza de material en un componente con las dimensiones y la geometría indicadas.

En el mecanizado industrial, los equipos CNC se emplean para realizar operaciones como el torneado, el fresado y el taladrado. Su función es automatizar los movimientos de la máquina para trabajar conforme a las especificaciones técnicas, mantener un proceso controlado y facilitar la repetición de las operaciones.

La elección de las maquinarias CNC depende del tipo de pieza que se necesita fabricar y de las operaciones que requiere. Antes de seleccionar un equipo, es importante valorar la geometría del componente, las tolerancias del plano y el volumen de producción previsto para definir el proceso de mecanizado más adecuado.

Al buscar CNC maquinaria para un proyecto industrial, es importante comparar las capacidades de cada equipo y comprobar si se ajustan a las características de las piezas que se van a fabricar. La elección debe basarse en las operaciones necesarias, las tolerancias y el volumen de producción, no únicamente en las prestaciones de la máquina.

¿Cómo se decide qué máquina CNC utilizar para fabricar una pieza?

La selección de una máquina CNC comienza con el análisis del plano y de los requisitos de fabricación. La misma pieza puede necesitar diferentes operaciones y, en función de su complejidad, resultar más conveniente trabajar con un torno, una fresadora o un centro de mecanizado.

Estos son los principales factores que se tienen en cuenta para definir el proceso de fabricación.

Geometría de la pieza

La forma del componente es uno de los primeros criterios. Las piezas cilíndricas, como ejes o casquillos, suelen fabricarse mediante torneado, mientras que aquellas que presentan superficies planas, cavidades, ranuras o contornos complejos pueden requerir fresado.

Si una pieza combina diferentes geometrías, puede necesitar varias operaciones de mecanizado. En ese caso, conviene estudiar qué máquinas permiten realizarlas y cómo organizar el proceso para obtener el resultado especificado en el plano.

Dimensiones y zona de trabajo

Cada máquina tiene unos límites de trabajo que determinan el tamaño de las piezas que puede mecanizar. Antes de seleccionar el equipo, hay que comprobar que el componente cabe en su zona de trabajo y que puede fijarse de forma segura durante las operaciones.

También deben considerarse el espacio necesario para las herramientas, los amarres y los movimientos de los ejes. Una máquina adecuada para una pieza pequeña puede no ser válida para fabricar un componente de mayores dimensiones.

Operaciones necesarias

El proceso de fabricación puede incluir torneado, fresado, taladrado, roscado y otras operaciones. La elección del equipo depende de cuáles sean necesarias y de cómo se puedan organizar para completar la pieza.

Si el componente requiere torneado y fresado, por ejemplo, se puede valorar el uso de un torno multitarea o la combinación de diferentes máquinas. La decisión debe tener en cuenta la geometría, las tolerancias y la secuencia de operaciones.

Tolerancias y requisitos técnicos

Las tolerancias dimensionales establecen cuánto puede variar una medida respecto al valor indicado en el plano. También pueden existir requisitos relacionados con el acabado superficial, la posición de determinados elementos o la relación entre diferentes geometrías.

Estos criterios condicionan la elección de la máquina, las herramientas, los amarres y la estrategia de mecanizado. En piezas complejas, los centros de mecanizado de varios ejes pueden facilitar el acceso a distintas superficies y reducir determinados reposicionamientos.

Volumen de producción

La cantidad de piezas que deben fabricarse también influye en la decisión. Para una producción unitaria o una serie pequeña, la preparación del proceso debe ajustarse a las características concretas del componente. En series más largas, puede resultar interesante optimizar los tiempos de ciclo y automatizar determinadas tareas.

El volumen no determina por sí solo qué máquina se debe utilizar, pero ayuda a valorar la configuración más adecuada para cumplir los plazos y mantener una producción estable.

Principales tipos de maquinaria CNC para mecanizado de piezas

Los distintos tipos de maquinaria CNC se diferencian por las operaciones que pueden realizar, la configuración de sus ejes y las dimensiones de las piezas que admiten. Conocer estas características permite identificar qué equipo puede utilizarse según la geometría del componente y las necesidades de fabricación.

Torno CNC

El torno CNC se utiliza principalmente para fabricar piezas de revolución, es decir, componentes cuya geometría se desarrolla alrededor de un eje. Durante el torneado, la pieza gira mientras una herramienta de corte elimina material para obtener las dimensiones y formas requeridas.

Es una opción habitual para producir ejes, casquillos, pasadores y otros componentes cilíndricos. Los tornos de control numérico permiten programar las operaciones y repetirlas conforme a las especificaciones de fabricación.

Según su configuración, algunos tornos también pueden incorporar herramientas motorizadas y ejes adicionales para realizar operaciones de fresado. Un ejemplo es el torno CNC Daewoo Puma 2000Y, que dispone de eje Y y herramientas motorizadas para combinar diferentes operaciones.

Fresadora de control numérico

La fresadora de control numérico utiliza una herramienta de corte giratoria que elimina material mientras la pieza se desplaza según las trayectorias programadas. Se emplea para fabricar superficies planas, ranuras, cavidades y geometrías que no se limitan a una forma cilíndrica.

La fresadora CNC resulta útil cuando el componente necesita trabajar sobre diferentes caras o incorporar detalles geométricos. La configuración de la máquina y sus ejes determina las posibilidades de mecanizado y el tamaño de las piezas que puede abordar.

Centros de mecanizado CNC

Los centros de mecanizado CNC integran diferentes operaciones en una misma máquina y suelen disponer de un sistema de cambio de herramientas. Esto permite realizar trabajos de fresado, taladrado y otras operaciones sin trasladar la pieza entre equipos para cada tarea.

Su uso es habitual en componentes que requieren varias operaciones de mecanizado. La capacidad de trabajo, el número de ejes y las herramientas disponibles condicionan qué piezas pueden fabricarse en cada centro.

Centros de mecanizado de 5 ejes

Los centros de mecanizado de 5 ejes permiten coordinar movimientos que facilitan el acceso a distintas caras y orientaciones de una pieza. Esta capacidad resulta útil cuando el componente presenta geometrías complejas o requiere mecanizar superficies desde varios ángulos.

En determinados trabajos, el mecanizado de cinco ejes puede reducir el número de amarres y reposicionamientos. Esto ayuda a mantener la relación entre las diferentes superficies mecanizadas y a simplificar algunas fases del proceso.

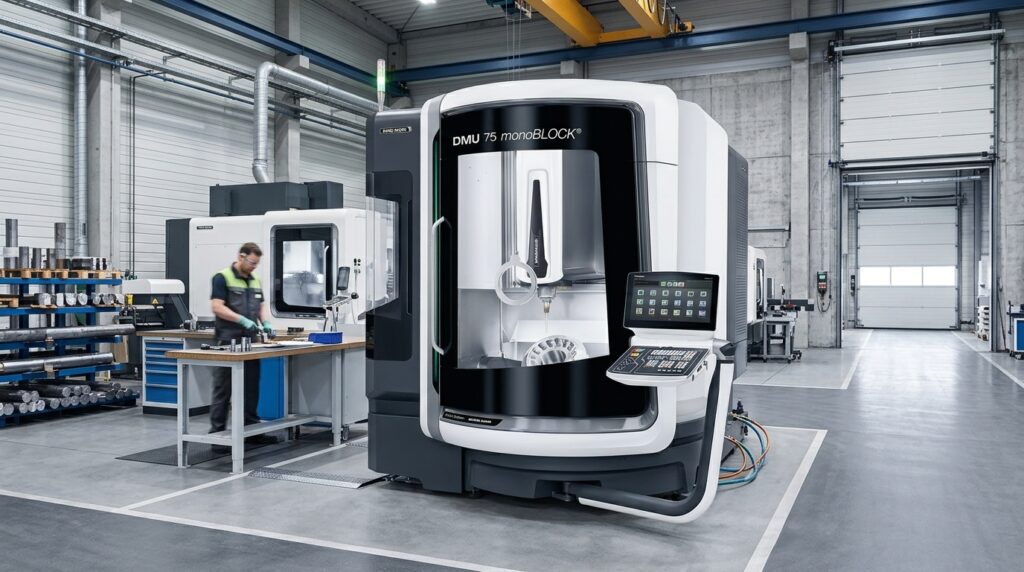

En nuestro parque de maquinaria contamos con el centro de mecanizado de 5 ejes DMG MORI DMU 75 monoBLOCK, preparado para trabajos que requieren capacidad de mecanizado en varios ejes y el abordaje de geometrías complejas.

Tornos multitarea

Los tornos multitarea combinan operaciones de torneado y fresado en una misma máquina. Según su configuración, pueden incorporar herramientas motorizadas y ejes adicionales para fabricar componentes que necesitan diferentes tipos de mecanizado.

Esta tecnología permite realizar varias operaciones en una única preparación cuando las características de la pieza lo permiten. Así, puede reducir determinados cambios de máquina y de amarre. Su conveniencia depende de la geometría, las operaciones previstas y el volumen de producción.

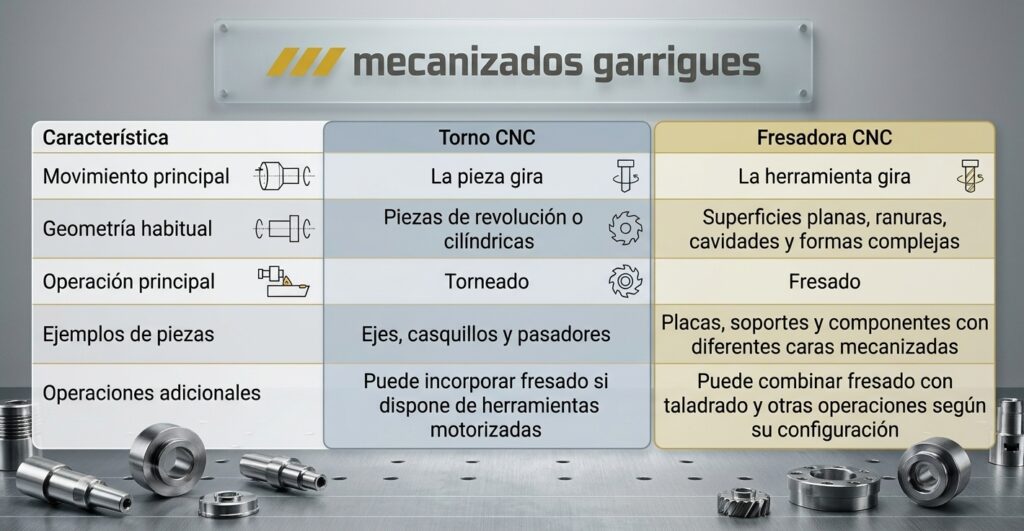

Torno CNC o fresadora CNC: ¿qué diferencia hay?

La principal diferencia entre un torno CNC y una fresadora CNC está en el movimiento que realiza la pieza y en el tipo de geometría que se busca obtener. Aunque ambos equipos eliminan material mediante herramientas de corte, se utilizan para necesidades de mecanizado distintas.

La elección debe partir del plano y de las operaciones necesarias. Si la pieza es principalmente cilíndrica, el torno suele ser una opción adecuada. Si necesita superficies, cavidades o geometrías que requieren el movimiento de una herramienta giratoria, puede ser preferible una fresadora.

Cuando un componente combina características de ambos tipos, conviene valorar si puede fabricarse en un torno multitarea o si es necesario utilizar diferentes equipos.

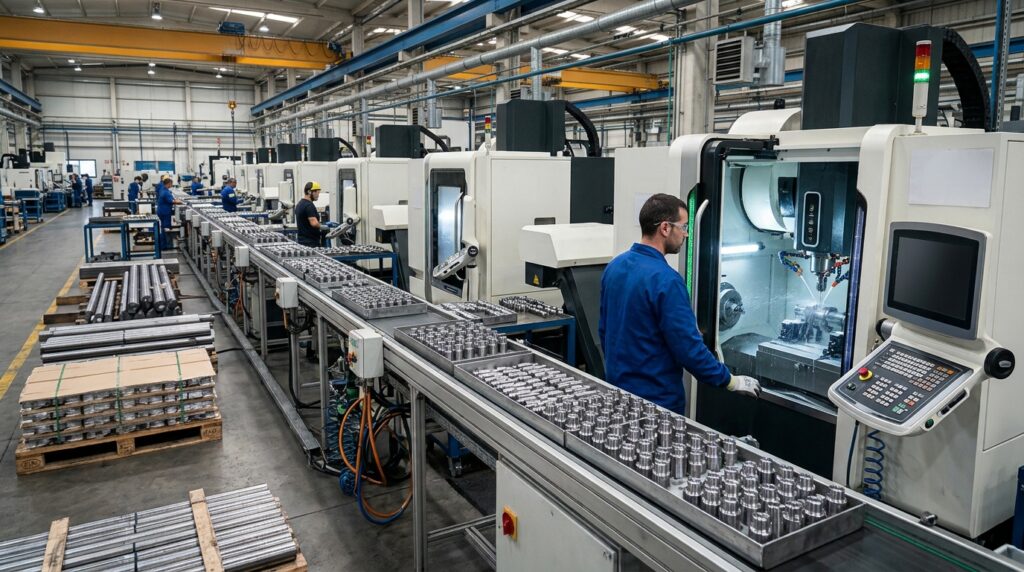

¿Qué aporta la maquinaria CNC a la producción en serie?

La maquinaria CNC permite programar y controlar las operaciones de mecanizado para fabricar piezas siguiendo unas condiciones definidas. En la producción en serie, esta capacidad ayuda a organizar el proceso y a mantener un método de trabajo constante entre unidades.

Sus aportaciones dependen de la programación, la preparación de la máquina, las herramientas, los controles de calidad y las características de cada componente.

Repetibilidad del proceso

Una vez preparado y validado el programa de mecanizado, la máquina puede ejecutar las operaciones siguiendo las mismas trayectorias y parámetros. Esto facilita la repetición del proceso en las diferentes unidades de una serie.

La repetibilidad también depende del estado de las herramientas, la fijación de la pieza y las condiciones de trabajo. Por ello, la programación debe acompañarse de las comprobaciones necesarias durante la fabricación.

Reducción de intervenciones manuales

El control numérico automatiza los movimientos de mecanizado programados. Esto reduce la necesidad de realizar manualmente cada trayectoria de corte y permite que el personal se concentre en tareas como la preparación, la supervisión y la verificación de las piezas.

La automatización no elimina todas las intervenciones: la carga, la descarga, los cambios de herramienta y los controles pueden seguir requiriendo participación del operario, según el equipo y el proceso.

Control de tiempos de ciclo

El tiempo de ciclo es el que necesita una máquina para completar las operaciones previstas sobre una pieza. En producción, conocerlo ayuda a planificar los trabajos, estimar la capacidad y organizar las entregas.

La programación de trayectorias, la selección de herramientas y la secuencia de operaciones influyen en este tiempo. Una estrategia adecuada puede evitar movimientos innecesarios y mejorar el aprovechamiento de la máquina.

Producción estable entre lotes

En la fabricación de series, mantener un proceso documentado facilita repetir las condiciones de trabajo cuando se vuelve a producir una referencia. La programación, las herramientas y los parámetros validados sirven como base para preparar nuevos lotes.

Para conseguir resultados consistentes, también es necesario controlar las dimensiones, el estado de las herramientas y cualquier variación que pueda afectar al proceso.

Capacidad de maquinaria y elección de proveedor CNC

La elección de un proveedor CNC no debería basarse únicamente en la maquinaria de la que dispone. También es importante que cuente con los conocimientos técnicos necesarios para interpretar el plano y determinar cómo fabricar cada pieza.

A la hora de elegirlo, conviene comprobar que pueda valorar aspectos como:

• Geometría y material. Conocer las características de la pieza y cómo condicionan su mecanizado.
• Tolerancias y dimensiones. Interpretar los requisitos técnicos que debe cumplir el componente.
• Operaciones necesarias. Determinar si la pieza requiere torneado, fresado u otros procesos.
• Volumen de producción. Planificar la fabricación según la cantidad de piezas y los plazos previstos.

Un proveedor con experiencia en mecanizado CNC debe saber relacionar estos factores con las capacidades de su maquinaria para proponer un proceso adecuado a cada proyecto.

En Mecanizados Garrigues contamos con tornos CNC, tornos multitarea, fresadoras y centros de mecanizado para abordar diferentes necesidades de fabricación industrial. Estudiamos las características de cada proyecto para valorar el proceso de mecanizado más adecuado.

Preguntas frecuentes sobre maquinaria CNC

En este apartado contestamos las preguntas más habituales sobre este tipo de maquinaria.

¿Qué máquina CNC se utiliza para piezas cilíndricas?

El torno CNC es la máquina que se utiliza habitualmente para fabricar piezas cilíndricas o de revolución. La pieza gira mientras una herramienta de corte elimina material para obtener la forma y las dimensiones indicadas en el plano.

¿Qué maquinaria se utiliza para fabricar piezas en serie?

La maquinaria utilizada depende de la geometría de la pieza y de las operaciones que requiere. Los tornos CNC, las fresadoras y los centros de mecanizado pueden emplearse en producción en serie, siempre que sus capacidades se ajusten a las necesidades del componente y al volumen previsto.

¿Puede una misma pieza necesitar torneado y fresado CNC?

Sí. Una pieza puede tener zonas cilíndricas que requieran torneado y otras superficies, ranuras o cavidades que necesiten fresado. En función de la geometría y de la configuración de la máquina, estas operaciones pueden realizarse en diferentes equipos o combinarse en un torno multitarea.

Maquinaria CNC y capacidad productiva para proyectos industriales con Mecanizados Garrigues

La fabricación de una pieza industrial comienza con la interpretación de sus requisitos técnicos y la elección del proceso adecuado. La geometría, las dimensiones, las tolerancias y el volumen de producción determinan qué maquinaria CNC conviene utilizar y cómo organizar las operaciones.

En Mecanizados Garrigues estudiamos cada proyecto para valorar las posibilidades de fabricación con nuestros tornos CNC, tornos multitarea, fresadoras y centros de mecanizado. Trabajamos a partir de planos y especificaciones técnicas para definir un proceso adaptado a las necesidades de cada componente.

Si necesitas fabricar piezas para un proyecto industrial, contáctanos y cuéntanos qué características tiene tu pieza. Nuestro equipo podrá estudiar sus requisitos y valorar la capacidad de mecanizado más adecuada.
