La fabricación de piezas técnicas parte de una necesidad concreta: obtener un componente que cumpla unas dimensiones, tolerancias y condiciones de funcionamiento definidas previamente. En la industria, esto implica mucho más que reproducir una geometría. El material, el proceso de mecanizado, la fijación de la pieza, las herramientas y el control dimensional influyen directamente en el resultado.
Cuando una referencia debe producirse de manera recurrente, aparece otro requisito: el proceso tiene que ser repetible. Fabricar correctamente la primera unidad no es suficiente si después deben entregarse decenas, cientos o miles de componentes con las mismas especificaciones.
Por ese motivo, la fabricación de piezas mecanizadas suele plantearse como un proceso completo, desde el análisis del plano hasta la verificación final y la planificación de futuras series.
¿Qué son las piezas técnicas y para qué se utilizan?
Una pieza técnica es un componente diseñado para cumplir una función determinada dentro de una máquina, conjunto mecánico, línea de producción o sistema industrial.
Su geometría y material responden normalmente a requisitos concretos. Puede tratarse, por ejemplo, de un eje que debe mantener una determinada concentricidad, un soporte sometido a cargas mecánicas, un componente de desgaste o una pieza que debe integrarse con precisión dentro de otro conjunto.
A diferencia de los componentes estándar disponibles en catálogo, estas referencias se fabrican habitualmente a partir de un plano técnico o modelo 3D definido por el cliente.
Esto hace que la fabricación de piezas esté directamente condicionada por aspectos como:
- geometría
- dimensiones
- tolerancias
- material
- acabado superficial
- volumen de producción
- condiciones de funcionamiento
Cuanto mayor sea la exigencia de la pieza o el número de unidades necesarias, más importante resulta establecer desde el principio un proceso de fabricación estable.
¿Cómo se realiza la fabricación de piezas técnicas?
No existe un único procedimiento válido para todas las referencias. Una pieza sencilla de revolución puede resolverse mediante torneado, mientras que una geometría con diferentes caras, cavidades o superficies puede requerir fresado, mecanizado de varios ejes o una combinación de operaciones.
La decisión comienza siempre antes de poner en marcha la máquina.
Análisis del plano y requisitos de la pieza
El plano técnico permite conocer qué debe fabricarse y qué aspectos son críticos para el funcionamiento del componente.
Además de las dimensiones generales, el análisis debe tener en cuenta tolerancias, ajustes, radios, roscas, superficies funcionales y otras características que puedan condicionar la estrategia de mecanizado.
También es necesario conocer el volumen previsto. Una referencia destinada a una serie recurrente puede requerir una preparación diferente a la utilizada para una primera validación. Un análisis correcto en esta fase reduce modificaciones posteriores y permite plantear desde el inicio una fabricación más eficiente.
Selección del proceso de fabricación
Una vez comprendida la pieza, se determina qué operaciones son necesarias.
El proceso puede incluir torneado, fresado, taladrado, roscado o mecanizado de varias caras, entre otras operaciones. En algunos proyectos resulta posible completar gran parte de la geometría en una única máquina; en otros será necesario combinar diferentes equipos.
La elección depende de la forma de la pieza, dimensiones, material, tolerancias y número de unidades.
En este punto también resulta importante seleccionar correctamente los sistemas de amarre. Una fijación inadecuada puede generar deformaciones o introducir errores incluso aunque la programación CNC sea correcta.
Mecanizado y control dimensional
Una vez definidos programa, herramientas y condiciones de corte comienza la fabricación.
Durante el mecanizado se comprueba que el proceso permanece dentro de los parámetros establecidos. Cuando se trata de una serie, estas verificaciones ayudan a detectar posibles desviaciones producidas por desgaste de herramienta, variaciones térmicas u otras condiciones propias de la producción.
El control dimensional no debe entenderse únicamente como una comprobación final. En fabricación industrial forma parte del propio proceso y permite mantener la estabilidad de una referencia a lo largo de diferentes lotes.
Fabricación de piezas mecanizadas mediante CNC

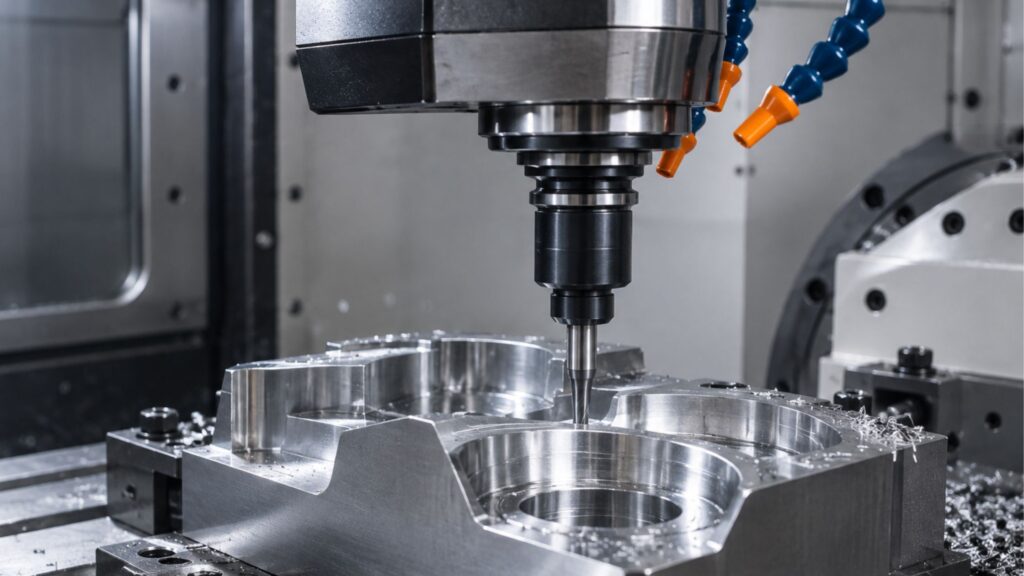

El mecanizado CNC permite controlar con precisión los movimientos de la máquina mediante programas previamente definidos. Esta capacidad resulta especialmente valiosa cuando una misma referencia debe fabricarse de forma repetida.
Torneado CNC
El torneado se utiliza principalmente para fabricar piezas de revolución. Durante el proceso, la pieza gira mientras la herramienta realiza las operaciones de corte programadas. Ejes, casquillos, anillos, bulones y numerosos componentes cilíndricos pueden producirse mediante este sistema.
En producciones recurrentes, el torneado CNC permite mantener una secuencia estable de operaciones y facilita la fabricación de series con condiciones repetibles.
Fresado CNC
En fresado, la herramienta gira y se desplaza sobre la pieza para generar superficies, cavidades, ranuras, contornos y diferentes geometrías. La capacidad disponible dependerá del centro de mecanizado, sus recorridos, configuración de ejes y sistemas de sujeción.
En Mecanizados Garrigues, el parque de maquinaria combina tornos y centros de mecanizado para seleccionar la tecnología que mejor se adapte a cada referencia.
Mecanizado CNC de 5 ejes
Las piezas con geometrías complejas pueden requerir acceder a varias caras o trabajar superficies desde diferentes orientaciones.
El mecanizado de 5 ejes permite ampliar estas posibilidades y, en determinados proyectos, reducir reposicionamientos de la pieza. Menos cambios de amarre pueden contribuir a mantener una mejor relación entre las diferentes geometrías mecanizadas.
Un ejemplo de esta capacidad es el centro de mecanizado CNC de 5 ejes DMG MORI DMU 75 monoBLOCK, incorporado al parque de maquinaria de Mecanizados Garrigues para proyectos que requieren precisión y mayor complejidad geométrica.
Materiales utilizados para fabricar piezas técnicas
La elección del material no debería realizarse únicamente en función de su mecanizabilidad. La pieza debe responder a las condiciones reales de trabajo para las que ha sido diseñada.
Fabricación de piezas metálicas
La fabricación de piezas metálicas puede realizarse sobre diferentes familias de materiales según las necesidades del proyecto. Los aceros, aceros inoxidables, aluminio, bronce, cobre o latón presentan comportamientos distintos durante el mecanizado y también ofrecen propiedades diferentes en servicio.
El proceso debe adaptarse a cada material. Las herramientas, velocidades de corte, avances y estrategias utilizadas para mecanizar aluminio no tienen por qué ser adecuadas para un acero inoxidable o un material de mayor dureza.
Esta adaptación resulta especialmente importante cuando se producen series, ya que afecta tanto a la estabilidad dimensional como a la duración de herramienta y al tiempo de ciclo.
Fabricación de piezas plásticas técnicas
Los plásticos técnicos también pueden mecanizarse mediante CNC cuando una aplicación requiere componentes con geometrías específicas o fabricados según plano. En estos materiales deben considerarse aspectos diferentes a los del metal, como menor conductividad térmica, mayor expansión y menor rigidez.
Por ello, la fabricación de piezas plásticas técnicas requiere ajustar las condiciones de corte y los sistemas de sujeción para evitar deformaciones y mantener las dimensiones previstas.
La elección entre metal y plástico dependerá siempre de la función que tendrá el componente, no únicamente del proceso con el que resulte más sencillo fabricarlo.
¿Qué factores determinan la calidad de una pieza técnica?
La precisión de una pieza no depende de un único elemento.
Una máquina adecuada es importante, pero también intervienen la preparación del proceso, la calidad de las herramientas, el sistema de fijación, el estado del material y la estrategia de control.
Entre los factores que más pueden influir destacan:
- estabilidad de la máquina
- correcta selección de herramientas
- rigidez del amarre
- parámetros de mecanizado
- temperatura durante el proceso
- desgaste de herramienta
- control de tolerancias
- repetibilidad entre lotes
En series medias o largas, la dificultad está precisamente en mantener estas variables bajo control durante toda la producción.
Una primera pieza dentro de tolerancia demuestra que el proceso es viable. Mantener ese mismo resultado de forma continuada demuestra que el proceso está estabilizado.
Fabricación de piezas técnicas para diferentes sectores industriales
Los componentes mecanizados forman parte de prácticamente cualquier actividad industrial donde existe maquinaria, movimiento, transmisión, guiado, automatización o ensamblaje.
La mecanización de piezas puede dar respuesta a necesidades de sectores como:
- maquinaria industrial
- industria general
- alimentación
- agricultura y maquinaria agrícola
- automatización
- automoción
- energía
- aplicaciones navales o ferroviarias
Cada sector presenta exigencias diferentes. Una pieza destinada a maquinaria alimentaria puede requerir condiciones de material y acabado distintas a las de un componente utilizado en una máquina agrícola.
Por este motivo, los mecanizados para la industria deben plantearse a partir de las condiciones concretas del proyecto y no mediante soluciones estándar.
En la sección de trabajos de mecanizado realizados pueden consultarse ejemplos que muestran la variedad de geometrías y necesidades de fabricación abordadas por Mecanizados Garrigues.
Fabricación a medida, series y necesidades de producción
En industria, “fabricar a medida” no significa necesariamente producir una sola pieza. Una referencia puede estar completamente personalizada según el plano de un cliente y, al mismo tiempo, necesitar en cientos o miles de unidades cada año.
Por eso conviene diferenciar dos conceptos: personalización de la geometría y volumen de producción. La primera define cómo debe ser la pieza. La segunda determina cómo conviene organizar su fabricación.
Cuando el proyecto evoluciona hacia series medias o largas, empiezan a cobrar mayor importancia aspectos como:
- tiempo de ciclo
- automatización
- alimentación de material
- vida útil de herramientas
- repetibilidad
- controles durante la producción
- planificación de lotes
- continuidad del suministro
El objetivo deja de ser únicamente fabricar el componente y pasa a ser fabricarlo de forma sostenible durante toda la vida del proyecto.
Para empresas que están evaluando diferentes opciones de suministro, también resulta útil conocer qué criterios deberían valorarse al seleccionar proveedores de piezas mecanizadas para industria.
Preguntas frecuentes sobre fabricación de piezas técnicas
¿Qué información se necesita para fabricar una pieza técnica?
Lo habitual es partir de un plano técnico o modelo 3D que defina dimensiones, geometrías y tolerancias. También resulta necesario conocer el material, las cantidades previstas y cualquier requisito especial relacionado con acabados, tratamientos o funcionamiento de la pieza.
¿Qué materiales pueden utilizarse para fabricar piezas técnicas?
Pueden utilizarse diferentes metales y plásticos técnicos. La elección dependerá de las propiedades mecánicas, térmicas, químicas y dimensionales que necesite el componente durante su funcionamiento.
¿Qué ventajas ofrece el mecanizado CNC para fabricar piezas técnicas?
El CNC permite controlar de forma programada los movimientos y operaciones de mecanizado. Esto facilita la fabricación de geometrías precisas y, sobre todo, la repetición de un proceso cuando una referencia debe producirse en serie.
¿Se pueden fabricar piezas técnicas en serie?
Sí. De hecho, una parte importante de la fabricación industrial consiste en producir referencias específicas de forma recurrente. Para series medias y largas resulta fundamental establecer previamente el proceso y los controles que permitan mantener la calidad entre piezas y lotes.
Experiencia y tecnología para fabricar piezas técnicas | Mecanizados Garrigues
Fabricar una pieza técnica exige interpretar correctamente qué necesita el proyecto y convertir esas especificaciones en un proceso de producción viable.
Como empresa especializada en mecanizado CNC industrial, Mecanizados Garrigues combina experiencia, maquinaria CNC y capacidad productiva para desarrollar proyectos destinados a empresas que necesitan fabricar referencias de forma estable y recurrente.
La elección de máquina, herramientas y estrategia de mecanizado se realiza según las características de cada componente, evitando plantear el proceso desde una solución única.
El objetivo es disponer de una fabricación capaz de mantener las condiciones definidas en plano y responder a las necesidades de suministro del cliente cuando una referencia pasa a producción.
¿Necesitas fabricar una pieza a partir de un plano? Consulta nuestro servicio de fabricación de piezas industriales bajo plano y envíanos las especificaciones de tu proyecto para estudiar la solución de fabricación más adecuada.
