El mecanizado de grandes dimensiones es una rama especializada dentro del mecanizado industrial que se enfoca en la fabricación y transformación de piezas con tamaños y pesos elevados.
Este tipo de mecanizado requiere de conocimientos técnicos avanzados, maquinaria específica y procesos rigurosos para garantizar la precisión y calidad necesarias en piezas que forman parte de estructuras, maquinaria pesada o componentes industriales complejos.
Retos del mecanizado de piezas grandes
El mecanizado de piezas grandes presenta desafíos específicos que deben gestionarse para asegurar la calidad y precisión del producto final.
La manipulación y montaje de piezas voluminosas requiere el uso de grúas, plataformas y sistemas de fijación especializados debido a su tamaño y peso.
Además, el control térmico es crucial, ya que las deformaciones por cambios de temperatura pueden afectar la precisión dimensional durante el mecanizado industrial de grandes componentes.
Mantener las tolerancias en mecanizado de grandes piezas es esencial, dado que pequeñas desviaciones pueden impactar su funcionamiento.
El desgaste de las herramientas de corte es otro reto, pues en el mecanizado CNC grandes dimensiones las herramientas deben resistir cargas elevadas y uso prolongado.
Por último, el tiempo y costo del proceso son mayores, por lo que la planificación debe optimizar recursos para garantizar rentabilidad y calidad.
Estos factores hacen necesario un enfoque tecnológico y técnico integral en el mecanizado de piezas de gran tamaño.
Equipo necesario para el mecanizado de este tipo de piezas
El mecanizado industrial de grandes componentes requiere maquinaria y equipamiento específico para manejar dimensiones y pesos fuera de lo común.
Entre el equipo más utilizado destacan:

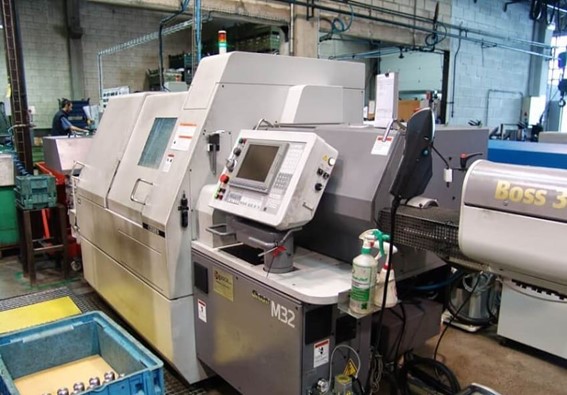

- Centros de mecanizado CNC para grandes dimensiones: Estos centros cuentan con mesas de trabajo extensas y estructuras reforzadas que permiten el fresado, torneado y taladrado con precisión.
- Torres y tornos de gran capacidad: Equipos diseñados para el torneado de piezas de gran tamaño con capacidad para sujetar y trabajar piezas voluminosas.
- Sistemas de sujeción y fijación robustos: Dispositivos para mantener la pieza en posición durante el mecanizado, fundamentales para la estabilidad y precisión.
- Grúas y equipos de elevación: Para la carga y descarga de piezas, así como para el movimiento dentro del taller.
- Sistemas de refrigeración y control térmico: Para minimizar deformaciones y alargar la vida útil de herramientas.
- Equipos de metrología avanzada: Tecnología de medición dimensional que garantiza el control de calidad y ajuste a las especificaciones.
El uso coordinado de este equipamiento facilita el desarrollo de proyectos complejos en mecanizado de estructuras metálicas grandes y otros componentes.
Procesos de mecanizado más habituales en piezas grandes
En el contexto del mecanizado piezas de gran tamaño, ciertos procesos se destacan por su aplicabilidad y eficiencia. Los más comunes incluyen:
- Fresado de piezas grandes: Permite realizar operaciones de desbaste y acabado en superficies planas, contornos y cavidades en piezas metálicas voluminosas. El fresado puede incluir movimientos en múltiples ejes para alcanzar geometrías complejas.

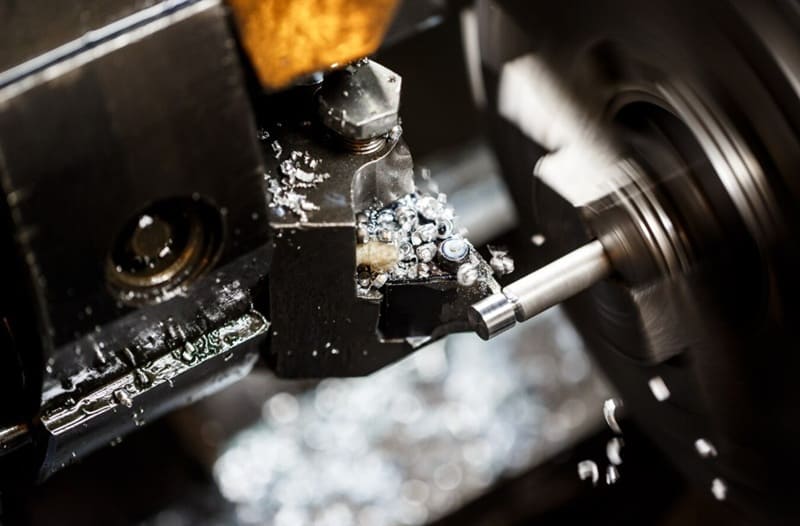

- Torneado de piezas de gran tamaño: Utilizado para mecanizar piezas cilíndricas o con formas de revolución. El torno de gran capacidad es capaz de girar piezas pesadas y realizar cortes precisos para obtener dimensiones ajustadas.
- Taladrado y roscado: Operaciones complementarias para la creación de orificios y roscas en componentes grandes.
- Rectificado: Proceso que se emplea para obtener acabados superficiales muy finos y precisión dimensional.
- Electroerosión: Técnica que permite mecanizar formas difíciles o materiales muy duros en piezas grandes.
La combinación de estos procesos es común en la fabricación de piezas mecánicas de gran tamaño para lograr la funcionalidad requerida en sectores industriales como la energía, construcción y transporte.
Control dimensional en mecanizado
El control dimensional en piezas grandes es esencial para asegurar que cada componente mecanizado cumpla con las especificaciones técnicas.
La metrología avanzada permite realizar mediciones precisas mediante herramientas como el brazo de medición articulado, ideal para geometrías complejas, y las máquinas de medición por coordenadas (CMM), que ofrecen resultados automáticos y repetibles.
También se utilizan escáneres 3D para comparar la pieza con el modelo CAD, y sistemas de alineación para definir referencias dimensionales.
Estas tecnologías garantizan que las tolerancias en mecanizado de grandes piezas se respeten, evitando errores y retrabajos.
Materiales y aplicaciones del mecanizado de grandes dimensiones
El mecanizado de grandes dimensiones se adapta a una amplia gama de materiales, según las exigencias de cada sector industrial.
Entre los más utilizados se encuentra el acero estructural y sus aleaciones, valorados por su resistencia mecánica y aplicados en la fabricación de estructuras metálicas grandes, maquinaria pesada y equipos industriales.
El aluminio, por su ligereza y buena capacidad de mecanizado, se emplea en piezas donde el peso es un factor crítico. El hierro fundido es común en componentes que requieren buena amortiguación de vibraciones, como bases o soportes.
En sectores más exigentes, como el aeroespacial y el energético, se recurre al titanio y a superaleaciones por su capacidad para operar en condiciones extremas.
Las aplicaciones del mecanizado CNC grandes dimensiones se extienden a diversas industrias. En el sector de la energía, se fabrican componentes clave para turbinas eólicas y estructuras solares.
En minería y construcción, se mecanizan piezas para maquinaria pesada y elementos estructurales. En los sectores naval y ferroviario, se desarrollan partes mecánicas y soportes estructurales de gran tamaño.
La industria petroquímica y del gas también depende de este tipo de mecanizado para la producción de componentes destinados a equipos y sistemas de conducción.
El avance en el mecanizado de piezas grandes combina ingeniería, tecnología y sistemas de control dimensional para responder a los altos estándares de calidad, seguridad y funcionalidad exigidos por la fabricación industrial actual.
