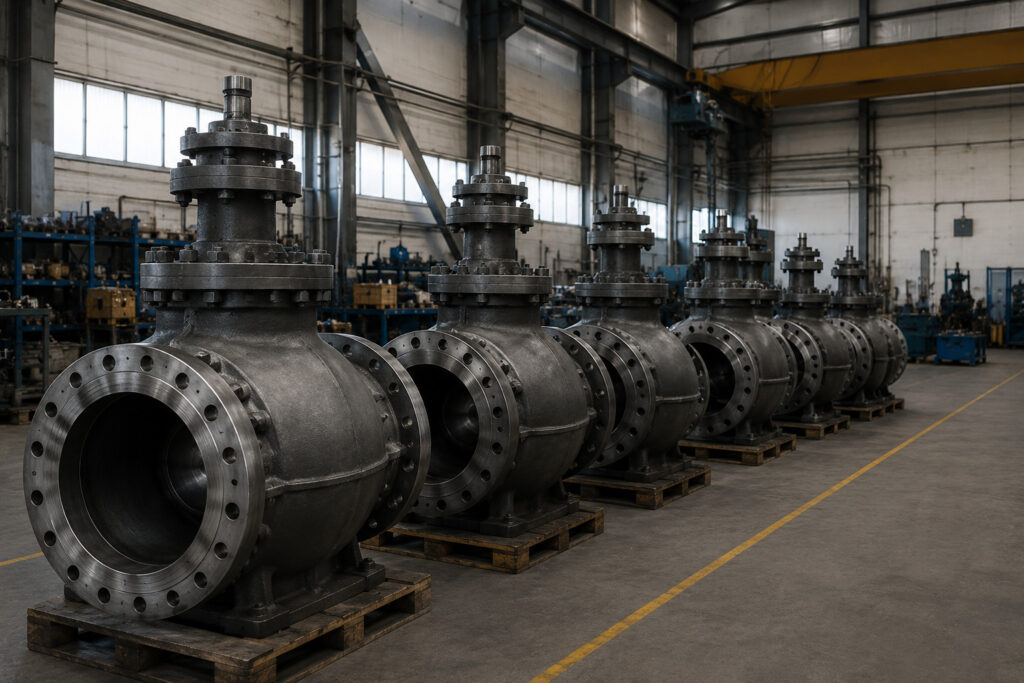

El mecanizado de válvulas de grandes dimensiones es una de las operaciones más exigentes dentro de la fabricación industrial. Estos componentes trabajan en instalaciones donde intervienen altas presiones, temperaturas elevadas y fluidos críticos, por lo que cualquier desviación dimensional puede afectar directamente a la seguridad y al rendimiento del sistema.
En este nuevo artículo veremos por qué el mecanizado de válvulas de gran tamaño exige alta precisión, cuáles son los principales retos de fabricación y qué tecnologías permiten garantizar resultados fiables en aplicaciones de industria pesada.
¿Por qué el mecanizado de válvulas de grandes dimensiones requiere alta precisión?
Las válvulas industriales de gran tamaño forman parte de sistemas donde la estanqueidad, la resistencia estructural y la precisión de funcionamiento son fundamentales para evitar fugas, pérdidas de presión o paradas de producción.
Un pequeño error de mecanizado puede comprometer la estanqueidad, la seguridad y el rendimiento de toda la instalación industrial. Por eso, el mecanizado de alta precisión para válvulas debe garantizar tolerancias muy ajustadas en superficies de cierre, alojamientos, asientos y zonas de unión.
Además, a medida que aumentan las dimensiones de la válvula, también lo hacen las dificultades de fabricación. El peso de la pieza, las deformaciones provocadas por el amarre y la necesidad de mantener alineaciones exactas hacen que el proceso sea considerablemente más complejo que el mecanizado de componentes convencionales.
En proyectos de fabricación y mecanizado de válvulas especiales, esta precisión es aún más crítica, ya que muchas veces se trata de piezas únicas o de series muy reducidas diseñadas para condiciones de trabajo específicas.
Principales retos en el mecanizado de cuerpos de válvulas industriales
Este mecanizado de cuerpos de válvulas presenta desafíos técnicos que van más allá de la capacidad de la máquina.
Geometrías complejas y grandes dimensiones
Los cuerpos de válvulas suelen incorporar cavidades internas, bridas, alojamientos y superficies de cierre distribuidas en diferentes planos. Mantener la relación geométrica entre todas estas zonas es uno de los principales retos del mecanizado de válvulas de gran tamaño.
Además, el aumento de dimensiones implica piezas más pesadas y difíciles de manipular, lo que requiere maquinaria con gran capacidad de carga y sistemas de amarre estables.
Control de deformaciones durante el mecanizado
Durante el mecanizado, las tensiones internas del material y las fuerzas de corte pueden provocar deformaciones que alteren la geometría final de la válvula. Este problema es especialmente relevante en piezas de gran volumen.
Para minimizarlo, es necesario planificar la secuencia de operaciones, distribuir correctamente las cargas y controlar las condiciones de mecanizado durante todo el proceso.
Acabados superficiales y precisión en zonas críticas
Las superficies de cierre y los alojamientos de los elementos internos requieren acabados muy precisos para garantizar la estanqueidad y el funcionamiento correcto de la válvula.
En el mecanizado de alta precisión para válvulas, el control de rugosidad y concentricidad es tan importante como la dimensión nominal de la pieza.
Optimización de tiempos de fabricación
Las válvulas de gran tamaño suelen requerir múltiples operaciones y tiempos de mecanizado elevados. Optimizar el proceso es fundamental para mantener plazos razonables y reducir costes industriales.
La combinación de programación CNC avanzada y maquinaria adecuada permite reducir cambios de amarre y concentrar más operaciones en una sola preparación.
Tecnología CNC para el mecanizado de válvulas industriales
Como hemos visto, el mecanizado de válvulas industriales exige trabajar con componentes de gran tamaño, geometrías complejas y tolerancias muy ajustadas, por lo que la tecnología empleada durante la fabricación resulta tan importante como la experiencia del equipo técnico.
Centros de mecanizado CNC de alta precisión
Los centros de mecanizado CNC realizan diferentes operaciones sobre una misma pieza con un elevado nivel de precisión, reduciendo cambios de amarre y mejorando la eficiencia del proceso. Esto resulta especialmente importante en el mecanizado de válvulas de grandes dimensiones, donde cada reposicionamiento puede influir en la exactitud del resultado final.
Disponer de maquinaria preparada para este tipo de proyectos posibilita mecanizar componentes de distintos tamaños con mayor estabilidad y fiabilidad.
Ventajas del mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes facilita el acceso a diferentes caras de la pieza en una única preparación, permitiendo mecanizar cavidades, alojamientos y superficies complejas con mayor precisión y reduciendo la necesidad de realizar nuevos amarres.
Esta tecnología mejora la calidad del acabado, reduce los tiempos de fabricación y minimiza posibles desviaciones, lo que supone una ventaja importante en la fabricación y mecanizado de válvulas especiales, donde cada componente debe ajustarse con exactitud a los requisitos definidos en el plano.
Tornos multitarea para operaciones complejas
Los tornos multitarea integran operaciones de torneado, fresado, taladrado y roscado en un mismo equipo, optimizando el proceso de fabricación y reduciendo tiempos improductivos entre operaciones.
Su versatilidad los convierte en una herramienta especialmente útil dentro de los servicios de mecanizado CNC para válvulas, ya que fabrican componentes complejos con una elevada repetibilidad y mantienen una calidad constante durante toda la producción.
Control dimensional durante todo el proceso
El control dimensional no debe realizarse únicamente al finalizar la fabricación. En proyectos de alta exigencia es necesario verificar las dimensiones durante las diferentes fases del mecanizado para detectar posibles desviaciones antes de completar la pieza.
Este seguimiento continuo garantiza que el mecanizado de alta precisión para válvulas cumple las especificaciones del plano y mantiene la estabilidad del proceso incluso en producciones repetitivas. Este enfoque también resulta clave en la fabricación en serie, donde la precisión debe mantenerse desde la primera hasta la última pieza.
¿Qué incluye un servicio integral en mecanizado de válvulas?
Un servicio integral en mecanizado de válvulas abarca todas las fases del proyecto, desde el estudio inicial del plano hasta la entrega final de las piezas mecanizadas.
Análisis de planos y requerimientos técnicos
Todo proyecto comienza con el estudio del plano y de los requisitos técnicos de la pieza. Esta fase define la estrategia de mecanizado más adecuada, identifica posibles dificultades de fabricación y planifica cada operación antes de iniciar la producción.
Un análisis previo también ayuda a optimizar tiempos, reducir incidencias durante el proceso y adaptar la fabricación a las necesidades específicas de cada cliente.
Selección del material adecuado
En el mecanizado de válvulas industriales, la elección del material no depende únicamente de su resistencia mecánica. También deben tenerse en cuenta factores como la presión de trabajo, la temperatura, el tipo de fluido, la resistencia a la corrosión o las condiciones de funcionamiento de la instalación.
Seleccionar correctamente la materia prima facilita el mecanizado, mejora la durabilidad del componente y contribuye a garantizar un comportamiento fiable durante toda su vida útil.
Fabricación y mecanizado CNC
Una vez definida la estrategia de fabricación, comienza el mecanizado mediante tecnología CNC utilizando la maquinaria y las herramientas más adecuadas para cada operación. La automatización del proceso mantiene una elevada precisión y asegura una fabricación repetitiva incluso en piezas de gran complejidad.
La combinación de programación, maquinaria y experiencia técnica hace posible mecanizar válvulas con una gran estabilidad dimensional, garantizando que cada componente cumpla las especificaciones establecidas desde el inicio del proyecto.
Control de calidad y verificación dimensional
Antes de finalizar la fabricación, las piezas se someten a diferentes controles para comprobar que cumplen las dimensiones, tolerancias y acabados definidos en el plano técnico.
Estas verificaciones son fundamentales para garantizar la estanqueidad, el correcto funcionamiento de la válvula y la fiabilidad del componente cuando debe trabajar en condiciones industriales exigentes.
Entrega y trazabilidad del proyecto
La fase final comprende la identificación de las piezas, la documentación técnica asociada al proyecto y la preparación para su entrega. Mantener una correcta trazabilidad facilita el seguimiento de cada fabricación y aporta un mayor control durante todo el ciclo de vida del componente.
Este enfoque forma parte de los procesos de fabricación industrial que desarrollamos habitualmente en Mecanizados Garrigues.
Centralizar el proceso en un único proveedor mejora la coordinación entre las distintas etapas de fabricación, optimiza los tiempos de producción y mantiene un mayor control sobre la calidad, la trazabilidad y el cumplimiento de las especificaciones técnicas.
¿Cómo elegir un proveedor especializado en mecanizado de válvulas industriales?
Elegir un proveedor para el mecanizado de válvulas industriales implica valorar mucho más que su capacidad de fabricación. Es fundamental contar con una empresa que disponga de experiencia en proyectos de alta complejidad, maquinaria CNC adaptada al mecanizado de grandes piezas y procedimientos de control que garanticen la calidad durante todas las fases del proceso. Además, un proveedor especializado debe ser capaz de interpretar correctamente los requisitos técnicos de cada proyecto y ofrecer soluciones adaptadas a las necesidades de cada cliente y sector industrial.
También conviene valorar aspectos como la capacidad de respuesta y el cumplimiento de los plazos de fabricación. Conocer proyectos ya desarrollados permite comprobar el nivel técnico de la empresa y su experiencia en el mecanizado de componentes de alta exigencia.
Aplicaciones del mecanizado de válvulas de grandes dimensiones
El mecanizado de válvulas de grandes dimensiones tiene aplicación en numerosos sectores donde los equipos trabajan bajo condiciones exigentes y los componentes deben ofrecer un elevado nivel de precisión, resistencia y fiabilidad.
Industria energética
Las centrales de generación eléctrica y otras instalaciones energéticas utilizan válvulas sometidas a elevadas presiones y temperaturas. En estos entornos, cada componente debe mantener su rendimiento durante largos periodos de funcionamiento sin comprometer la seguridad del sistema.
La precisión obtenida durante el mecanizado resulta fundamental para garantizar la estanqueidad y el correcto funcionamiento de estas válvulas en condiciones de servicio exigentes.
Petróleo y gas
La industria del petróleo y el gas requiere válvulas capaces de soportar condiciones extremas, ambientes corrosivos y elevadas cargas de trabajo. Por ello, el mecanizado debe garantizar acabados precisos y tolerancias muy controladas.
Además de la calidad dimensional, la fiabilidad del proceso de fabricación contribuye a reducir riesgos, minimizar paradas no previstas y mejorar la continuidad operativa de las instalaciones.
Industria alimentaria
Las válvulas utilizadas en la industria alimentaria deben fabricarse con materiales adecuados para entornos donde la higiene, la resistencia a la corrosión y la facilidad de limpieza son aspectos prioritarios.
El mecanizado preciso de las superficies y zonas de contacto facilita las tareas de mantenimiento y ayuda a cumplir los requisitos técnicos y sanitarios propios de este tipo de instalaciones.
Maquinaria industrial
Los fabricantes de maquinaria emplean válvulas de diferentes dimensiones para regular el paso de fluidos, controlar procesos y garantizar el funcionamiento de distintos equipos industriales.
La precisión del mecanizado permite que estos componentes se integren correctamente en el conjunto mecánico, reduciendo desgastes prematuros y favoreciendo un funcionamiento fiable durante toda su vida útil.
Industria química y procesos industriales
Las plantas químicas trabajan con fluidos y productos que pueden resultar especialmente agresivos para los materiales. Por este motivo, las válvulas deben fabricarse con altos estándares de calidad y adaptarse a las condiciones específicas de cada proceso.
La combinación de materiales adecuados y un mecanizado de alta precisión contribuye a mejorar la seguridad de las instalaciones, aumentar la durabilidad de los componentes y reducir las necesidades de mantenimiento.
Preguntas frecuentes sobre mecanizado de válvulas de grandes dimensiones
En estas líneas resolvemos dudas habituales.
¿Qué materiales se utilizan para fabricar válvulas industriales?
La elección del material depende de factores como la presión de trabajo, la temperatura, el tipo de fluido o las condiciones ambientales. Entre los materiales más habituales se encuentran distintos tipos de acero, acero inoxidable y otras aleaciones técnicas seleccionadas según las exigencias de cada aplicación industrial.
¿Qué ventajas ofrece el mecanizado CNC en válvulas de gran tamaño?
Con el mecanizado CNC se obtiene una mayor precisión, se mejora la repetibilidad entre piezas y se reducen errores durante la fabricación. Además, facilita el mecanizado de geometrías complejas y optimiza los tiempos de producción sin comprometer la calidad del resultado final.
¿Qué maquinaria se utiliza para mecanizar válvulas industriales?
La fabricación de estos componentes requiere centros de mecanizado CNC, tornos multitarea y otros equipos preparados para trabajar piezas de grandes dimensiones con elevados niveles de precisión, estabilidad y repetibilidad.
¿Qué tolerancias puede alcanzar un mecanizado CNC de precisión?
Las tolerancias dependen del tipo de pieza, el material y las especificaciones definidas en el plano técnico. En aplicaciones industriales es habitual trabajar con tolerancias muy ajustadas para garantizar el correcto montaje y funcionamiento de cada válvula.
¿Qué debe ofrecer un proveedor especializado en mecanizado de válvulas?
Un proveedor especializado debe aportar experiencia técnica, maquinaria adecuada, capacidad para mecanizar componentes complejos y procedimientos de control que garanticen la calidad durante todo el proceso. También es recomendable que ofrezca asesoramiento técnico y capacidad de adaptación a las necesidades específicas de cada proyecto.
Mecanizados Garrigues: capacidad técnica para proyectos de mecanizado industrial
En Mecanizados Garrigues ponemos nuestra experiencia y capacidad técnica al servicio de empresas que necesitan soluciones de mecanizado para proyectos industriales de alta exigencia. Trabajamos con tecnología CNC avanzada y procesos de fabricación orientados a garantizar precisión, repetibilidad y fiabilidad en componentes de diferentes dimensiones y niveles de complejidad.
Si tu empresa necesita un proveedor especializado en el mecanizado de válvulas de grandes dimensiones o en otros proyectos de mecanizado industrial, nuestro equipo puede analizar las necesidades de fabricación y ofrecer una solución adaptada a cada proyecto.
